Sistema Landscape Tilt
K2 Cross Clamp Set, Mill
Número de producto:
4000135
El nuevo Cross Clamp presenta un diseño nuevo y mejorado que permite una fácil instalación con una sola mano y una sola herramienta, ofrece funcionalidad de abrazadera intermedia y final, es compatible con marcos de módulos que van desde 30 mm a 45 mm y mantiene un espacio mínimo entre módulos de 0,5 pulgadas.
K2 Cross Clamp Set, Dark
Número de producto:
4000145
El nuevo Cross Clamp presenta un diseño nuevo y mejorado que permite una fácil instalación con una sola mano y una sola herramienta, ofrece funcionalidad de abrazadera intermedia y final, es compatible con marcos de módulos que van desde 30 mm a 45 mm y mantiene un espacio mínimo entre módulos de 0,5 pulgadas.
K2 Ground Lug, 13mm Hex Set
Número de producto:
4000006-H
El K2 Ground Lug está montado en la parte superior de los rieles y es compatible con todos los rieles de K2.
CR Micro inverter & OPT, 13mm Hex Kit
Número de producto:
4000629-H
Hardware que conecta microinversores u optimizadores al riel.
MLPE, Module Frame Mount, Kit
Número de producto:
4000083
El MLPE Module Frame Mount Kit se utiliza para conectar microinversores u optimizadores al marco del módulo.
Wire Management Clip, TC
Número de producto:
4000069
El TC Wire Clip es una solución de gestión de cables montada en la parte superior que es compatible con todos los perfiles de riel de K2.
RailConn CR 48-X,48-XL Struct Set, Mill
Número de producto:
4000385
El Rail Connector de K2 es un conector externo estructural que se fija al riel con dos T-Bolts y tuercas.
CrossRail Tilt Connector Set
Número de producto:
4000505
Pieza que une las patas traseras a los raíles norte-sur de los sistemas Tilt Up.
CrossRail Flat EndCap, CR 48-X,48-XL
Número de producto:
4000431
End cap plana para CrossRail 48-X o 48-XL para ayudar a mejorar la estética del sistema.
K2 4 Wire Dragon Clip, Set
Número de producto:
4000400
El Dragon Clip K2 de 4 cables se fija directamente al marco del módulo fotovoltaico, ofreciendo una sujeción segura para hasta cuatro cables fotovoltaicos o dos cables Enphase Q. Su compatibilidad con todos los sistemas K2 destaca su versatilidad y adaptabilidad. Fabricado en acero inoxidable, este clip garantiza una fijación duradera y firme al módulo, mientras que su cuerpo de nailon resistente a los rayos UV minimiza el riesgo de que los bordes afilados dañen el aislamiento de los cables.
CrossRail 48-X, Rail, Mill
Número de producto:
4000199_C
El CrossRail 48-X es el perfil de riel más común de K2. Este producto de pedido especial viene en una longitud más pequeña de 3,15 m para facilitar el envío.

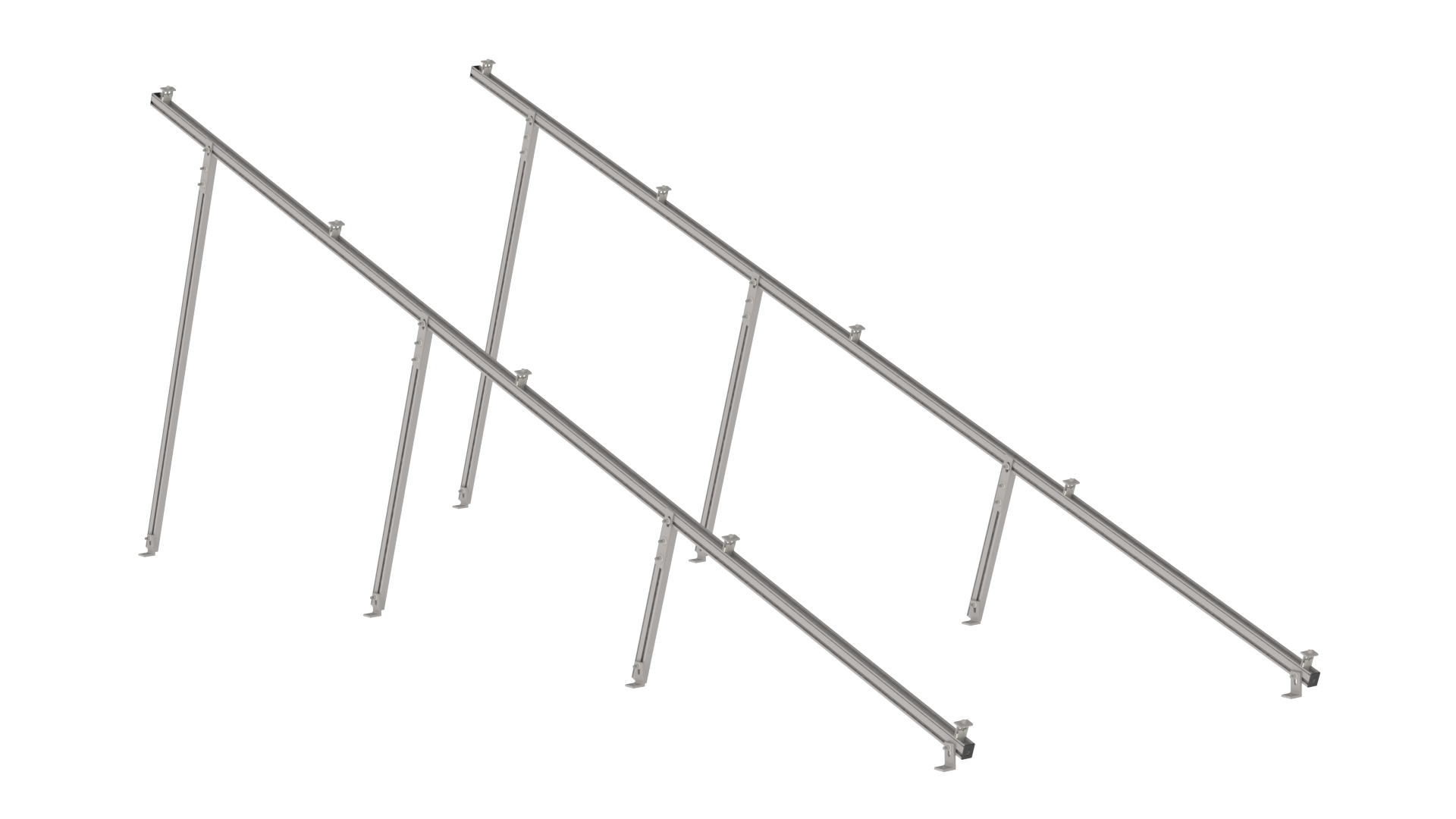

Sistema Landscape Tilt
El sistema Landscape Tilt es un sistema para techos planos con módulos en disposición horizontal, menos material y facilidad de instalación, ideal para techos con espacios reducidos.
Sistema Landscape Tilt
Ámbito de Aplicación
Durabilidad | Practicidad | Facilidad de Instalación
Sistema de alta calidad optimizado para instalaciones residenciales en techos estrechos.
Sistema Landscape Tilt
Información Técnica
| Sistema Landscape Tilt | |
|---|---|
| CrossRail 48-X, Platinado | |
| Tipo de techo | Plano, Concreto |
| Material | Acero inoxidable de alta resistencia a la corrosión y aluminio grado marino |
| Terminado | Mill |
| Conexión al techo | Anclaje para concreto de hasta 3/8” |
| Flexibilidad | Prediseñado para arreglo de 4x1 a inclinaciones de 7° - 25° |
| Orientación de paneles | Landscape |
| Diseño | ASCE 7-16 |
| Garantía | 25 años |
Sistema Landscape Tilt
Videos
Sistema Landscape Tilt
K2 Base: Easy, fast and safe planning
Quick and easy planning in five steps of K2 mounting systems for pitched and flat roofs. Our free planning tool K2 Base has a dashboard for efficient project management. Google Maps integration and graphic drawing tools support you in planning and make it easier.
