Sistema CrossRail Tilt Up Multi Row
K2 Drop N Lock Post 4.5", Kit
Número de producto:
4000237
K2 Drop N Lock Post 4.5", Kit is designed to use on flat tile roofs, comp shingle, or rolled asphalt flat roofs, providing a secure and reliable mounting solution. This kit includes a 4.5" post that gives plenty of room for the modules to breath. You can pair it with the 4" Chem Link E-Curb and fill it with M-1.
K2 Drop N Lock Post 6", Kit
Número de producto:
4000238
K2 Drop N Lock Post 6", Kit is designed to use on flat tile roofs, comp shingle, or rolled asphalt flat roofs, providing a secure and reliable mounting solution. This kit includes a 6" post that gives plenty of room for the modules to breath. Although it's waterproofed on it's own with the K2 EverSeal, you can also pair it with the 4" Chem Link E-Curb and fill it with M-1 for added protection.
Tool-less Rail Connector 44-X, Set
Número de producto:
4000051-T
Mejore sin esfuerzo su sistema de montaje solar con el conector de riel sin herramientas, 44-X. Diseñado para brindar simplicidad y confiabilidad, este conector innovador permite una instalación rápida y fácil sin necesidad de herramientas.
Tool-less Rail Connector 44-X, Set Copy
Número de producto:
4000051-T-US
Mejore sin esfuerzo su sistema de montaje solar con el conector de riel sin herramientas, 44-X. Diseñado para brindar simplicidad y confiabilidad, este conector innovador permite una instalación rápida y fácil sin necesidad de herramientas.
CrossRail 44-X Max 4.60m, Mill
Número de producto:
4000223
El CrossRail 44-X puede ser el perfil de riel más pequeño y liviano de K2, pero es tan fuerte como el 48-X. El perfil mejorado permite más espacio para la gestión de cables en el riel.

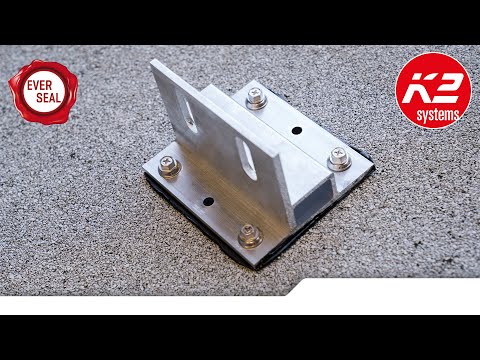

K2 Armor w/Big Foot, Kit
Número de producto:
4000559
Discover the K2 Armor with Big Foot Kit - a high-quality, German-engineered roof attachment for flat roofs, offering redundant waterproofing with K2 EverSeal. Ideal for TPO, rolled asphalt, concrete, and EPDM membrane roofs, this code-compliant solution ensures minimal pallet and freight costs. Optimize your solar installations with the compact and efficient K2 Armor.
CrossRail 48-X 166'', Dark
Número de producto:
4000663
El CrossRail 48-X es el perfil de riel más común de K2.
CrossRail 48-XL 185'', Mill
Número de producto:
4000729
CrossRail 48-XL es un perfil de riel muy fuerte diseñado para áreas con condiciones climáticas extremas.
CrossRail 48-XL 166'', Dark
Número de producto:
4000705
CrossRail 48-XL es un perfil de riel muy fuerte diseñado para áreas con condiciones climáticas extremas.
CrossRail 80, Mill
Número de producto:
4000708
El CrossRail 80 es el perfil de riel más grande de K2. Esta opción de pedido especial permite tramos de riel más pequeños para facilitar el envío.
K2 Cross Clamp Set, Mill
Número de producto:
4000135
El nuevo Cross Clamp presenta un diseño nuevo y mejorado que permite una fácil instalación con una sola mano y una sola herramienta, ofrece funcionalidad de abrazadera intermedia y final, es compatible con marcos de módulos que van desde 30 mm a 45 mm y mantiene un espacio mínimo entre módulos de 0,5 pulgadas.
K2 Cross Clamp Set, Dark
Número de producto:
4000145
El nuevo Cross Clamp presenta un diseño nuevo y mejorado que permite una fácil instalación con una sola mano y una sola herramienta, ofrece funcionalidad de abrazadera intermedia y final, es compatible con marcos de módulos que van desde 30 mm a 45 mm y mantiene un espacio mínimo entre módulos de 0,5 pulgadas.
T-Foot X 6” Kit, Mill
Número de producto:
4000080
El T-Foot X es la solución de fijación para techos inclinados o de poca pendiente. El kit incluye T-Bolt set para fijar al riel.
Yeti Clamp 2.0, Set
Número de producto:
4000249-B
El Yeti Clamp 2.0 es la abrazadera de extremo oculta propia de K2 Systems, con una estética mejorada y una instalación simple.
Yeti Clamp 2.0, Set
Número de producto:
4000050-B
El Yeti Clamp 2.0 es la abrazadera de extremo oculta propia de K2 Systems, con una estética mejorada y una instalación simple.
CR MC Dark, 13mm Hex
Número de producto:
4000602-H
Universal Mid Clamp de K2 es compatible con todos nuestros sistemas.
CR MC Silver, 13mm Hex
Número de producto:
4000601-H
Universal Mid Clamp de K2 es compatible con todos nuestros sistemas.
CR EC Dark
Número de producto:
4000093
El Universal End Clamp de K2 es nuestra abrazadera de extremo estándar que es compatible con todos nuestros sistemas.
CR EC Silver
Número de producto:
4000092
El Universal End Clamp de K2 es nuestra abrazadera de extremo estándar que es compatible con todos nuestros sistemas.
K2 Ground Lug, 13mm Hex Set
Número de producto:
4000006-H
El K2 Ground Lug está montado en la parte superior de los rieles y es compatible con todos los rieles de K2.
Burndy WEEB Lug 10.3
Número de producto:
4000622
Grounding lug es la terminal a tierra que se conecta al canal lateral del CrossRail.
CR Micro inverter & OPT, 13mm Hex Kit
Número de producto:
4000629-H-US
Hardware que conecta microinversores u optimizadores al riel.
CR Micro inverter & OPT, 13mm Hex Kit
Número de producto:
4000629-H
Hardware que conecta microinversores u optimizadores al riel.
MLPE, Module Frame Mount, Kit
Número de producto:
4000083
El MLPE Module Frame Mount Kit se utiliza para conectar microinversores u optimizadores al marco del módulo.
ILSCO, SGB-4, 4-14 SOL-STR
Número de producto:
4000960
Grounding lug la terminal a tierra tierra que se conecta al extremo abierto del riel. Se usa más comúnmente para los sistemas MiniRail XPRess y D-Dome Railless².
Wire Management Clip, TC
Número de producto:
4000069
El TC Wire Clip es una solución de gestión de cables montada en la parte superior que es compatible con todos los perfiles de riel de K2.
Wire Management Clip, Omega, Black
Número de producto:
4005394
El Omega Clip es un clip de cable de canal lateral para sistemas CrossRail y MiniRail.
HEYClip SunRunner Cable Clip SS, S6404
Número de producto:
4000382
El clip para cables HEYClip SunRunner se instala sobre el costado del riel para manejar los cables en el costado del riel.
Rail Connector CR 44-X, Set, Mill
Número de producto:
4000051
El Rail Connector de K2 es un conector externo estructural que se fija al riel con dos T-Bolts y tuercas.
CR 44-X, Climber Set w/Hole
Número de producto:
4006043
El Climber Set es la pieza que conecta los rieles norte/sur con los rieles este/oeste para los sistemas Tilt Up.
CR 48-X, 48-XL, 80 Climber w/Hole, Set
Número de producto:
4006042-H
El Climber Set es la pieza que conecta los rieles norte/sur con los rieles este/oeste para los sistemas Tilt Up.
Rail Connector CR 44-X, Set, Dark
Número de producto:
4000052
El Rail Connector de K2 es un conector externo estructural que se fija al riel con dos T-Bolts y tuercas.
RailConn CR 48-X,48-XL Struct Set, Mill
Número de producto:
4000385
El Rail Connector de K2 es un conector externo estructural que se fija al riel con dos T-Bolts y tuercas.
CrossRail Tilt Connector Set
Número de producto:
4000505
Pieza que une las patas traseras a los raíles norte-sur de los sistemas Tilt Up.
RailConn CR 48-X,48-XL Struct Set, Dark
Número de producto:
4000386
El Rail Connector de K2 es un conector externo estructural que se fija al riel con dos T-Bolts y tuercas.
Rail Connector UL 2703 Set, CR80, Mill
Número de producto:
4001196
El Rail Connector de K2 es un uso más eficiente del material y reduce el desperdicio de rieles. El set incluye los T-Bolts y las tuercas.
Rail Connector UL 2703 Set, CR80, Dark
Número de producto:
4000329
K2’s Rail Connector is a more efficient use of material and reduces rail waste.
EndCap, Black, CR80
Número de producto:
4001221
K2 Systems ofrece End Caps para cada perfil de CrossRail. Simplemente encaje en el extremo del riel para mejorar la estética.
CrossRail Flat EndCap, CR 48-X,48-XL
Número de producto:
4000431
End cap plana para CrossRail 48-X o 48-XL para ayudar a mejorar la estética del sistema.
EndCap 44-X , K2
Número de producto:
4000176
K2 Systems ofrece End Caps para cada perfil de CrossRail. Simplemente encaje en el extremo del riel para mejorar la estética.
Sleeve CR 44-X, Extrusion
Número de producto:
4000177
K2 Systems ofrece mangas para que pueda cubrir los extremos de los rieles con un exterior oscuro.
CrossRail 3" Black Sleeve 48-X,48-XL
Número de producto:
4000583
K2 Systems ofrece mangas para que pueda cubrir los extremos de los rieles con un exterior oscuro.
K2 4 Wire Dragon Clip, Set
Número de producto:
4000400
El Dragon Clip K2 de 4 cables se fija directamente al marco del módulo fotovoltaico, ofreciendo una sujeción segura para hasta cuatro cables fotovoltaicos o dos cables Enphase Q. Su compatibilidad con todos los sistemas K2 destaca su versatilidad y adaptabilidad. Fabricado en acero inoxidable, este clip garantiza una fijación duradera y firme al módulo, mientras que su cuerpo de nailon resistente a los rayos UV minimiza el riesgo de que los bordes afilados dañen el aislamiento de los cables.
13x25mm Bonding T-Bolt Kit
Número de producto:
4000122
Este es un T-Bolt de unión de acero inoxidable de 25 mm con una tuerca hexagonal dentada de 13 mm.
Sistema CrossRail Tilt Up Multi Row
Nuestro Sistema Tilt Up Multi Row es un sistema inclinado de dos filas. Es para prácticamente todos los tipos de techo incluyendo plano, baja pendiente y pendiente pronunciada. Está diseñado para dar al instalador flexibilidad con múltiples grados de inclinación (7 a 25) y número de piezas reducidas. Es un solo tipo de riel para todo el sistema, incluyendo los tirantes, disminuyendo el desperdicio de material. Es super fácil y rápido de instalar.
Sistema CrossRail Tilt Up Multi Row
Ámbito de aplicación
Puede conectar el Sistema CrossRail Tilt Up Multi Row a un techo de lamina engargolada utilizando cualquiera de nuestros PowerClamps para lámina engargolada. Están disponibles en tamaños Mini y Estándar. El mini tiene 1 tornillo de fijación mientras que el estándar tiene 2.
Sistema CrossRail Tilt Up Multi Row
Información técnica
| Sistema CrossRail Tilt Up Multi Row | |
|---|---|
| CrossRail 48-X, Platinado | |
| Material | 6000 Series de Aluminio |
| W = Ancho [mm] | 39 |
| H = Altura [mm] | 48 |
| Longitud [pulgadas] | 166", personalizado |
| Tipos de techo compatible | Techo inclinado, teja, azulejo plano |
| CrossRail 48-XL, Platinado | |
| Material | 6000 Series de Aluminio |
| W = Ancho [mm] | 40 |
| H = Altura [mm] | 48 |
| Longitud [pulgadas] | 166", personalizado |
| Tipos de techo compatible | Techo Inclinado, teja, azulejo plano |
| CrossRail 80, Platinado | |
| Material | 6000 Series de Aluminio |
| W = Ancho [mm] | 40 |
| H = Altura [mm] | 80 |
| Longitud [pulgadas] | 168", personalizado |
| Tipos de techo compatible | Techo Inclinado, teja, azulejo plano |
Sistema CrossRail Tilt Up Multi Row
Descargas
Sistema CrossRail Multi Row - Instrucciones de Montaje
Sistema CrossRail Mutli Row Hoja de Producto
Torque Flyer MX
Sistema CrossRail Tilt Up Multi Row
Videos
Sistema CrossRail Tilt Up Multi Row
Base K2: planificación fácil, rápida y segura
Planificación rápida y sencilla en cinco pasos de los sistemas de montaje K2 para techos inclinados y planos. Nuestra herramienta de planificación gratuita K2 Base tiene un tablero para una gestión eficiente de proyectos. La integración de Google Maps y las herramientas de dibujo gráfico lo ayudan a planificar y lo hacen más fácil.
